甘肅同興智能科技發展有限責任公司 李彥榮

PART 01    使用場景描述

隨著能源結構的轉型，虛擬電廠作為一種創新的能源管理模式，逐漸受到關注。在虛擬電廠控制中，需要實現對分布式能源資源（如太陽能、風能、儲能設備等）的實時監測、數據采集與整合，以及對這些資源的協調控制，以確保電網的穩定運行和能源的高效利用。然而，虛擬電廠面臨著設備接口各異、通信協議不統一、數據采集難度大、實時控制要求高等難點。北辰以太網通訊處理器XCNet-PN正是為了解決這些問題而被引入虛擬電廠控制領域。

該項目需要實現的功能包括：將不同協議的設備連接到同一網絡中，實現數據的透明傳輸；對采集到的數據進行整合與分析，為虛擬電廠的調度決策提供依據；根據電網的需求，實時調整分布式能源的輸出功率，實現對電網的靈活響應。在應用過程中，面臨的難點主要是如何確保設備之間的兼容性，以及如何在復雜的網絡環境下保持?jǐn)?shù)據傳輸?shù)姆€(wěn)定性和實時性。

PART 02    產品開箱

北辰以太網通訊處理器XCNet-PN的外觀設計簡潔大方，采用堅固的黑色材質外殼，具有良好的散熱性能和抗干擾能力。做工精細，接口布局合理。產品說明書詳細介紹了XCNet-PN的功能特點、技術參數、安裝步驟以及常見問題的解決方法。

其功能強大，支持多種通信協議的轉換，如S7TCP協議與ModbusTCP協議之間的轉換，能夠滿足虛擬電廠中不同設備的通信需求。此外，說明書還提供了豐富的配置示例，便于用戶快速上手。

PART 03    產品使用過程

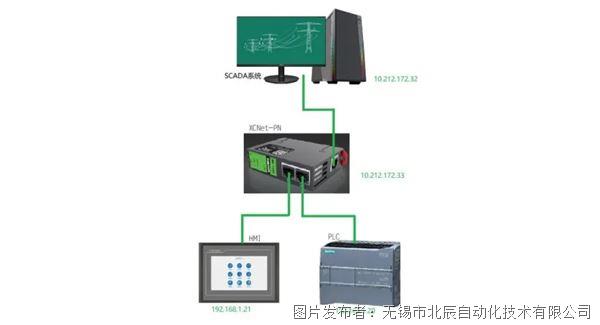

北辰以太網通訊處理器XCNet-PN完全能夠滿足項目需求，設備的連接架構如下圖所示。上位機的SCADA系統（10.212.172.32）LAN2 口通過以太網線纜連接到北辰以太網XCNet-PN的 LAN2 端口；北辰以太網通訊器XCNet-PN的 LAN1端口分別與HMI（192.168.1.21）和PLC（192.168.1.20）連接。

在電腦上安裝并打開BCDevice配置工具，通過BCDevice工具搜索到XCNet-PN設備。

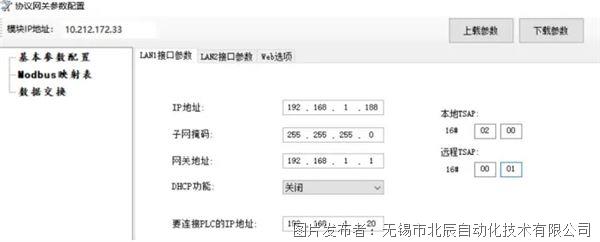

配置XCNet-PN的LAN1口和LAN2口的IP地址、子網掩碼等網絡參數，確保它們與所連接設備的IP地址在同一網段或可通信的網段內。選擇ModbusTCP協議作為LAN2口的通信協議用于與上位機通信。

在使用XCNet-PN產品時，將XCNet-PN的LAN1口連接到PLC 等設備，LAN2口連接到虛擬電廠的主干網絡上位機監控系統中。通過BCDevice配置軟件對XCNet-PN進行參數設置，包括 IP地址、子網掩碼、網關等網絡參數，以及協議轉換的相關參數。在配置過程中，軟件界面友好，操作簡便，能夠快速完成設置。連接上設備后，XCNet-PN能夠自動識別并建立設備之間的通信鏈路，實現數據的實時傳輸。在實際使用中，XCNet-PN表現穩定，能夠有效解決設備之間通信協議不統一的問題，提高了虛擬電廠控制系統的兼容性和可靠性。

PART 04    使用效果說明

經過實際測試和應用，北辰以太網通訊處理器XCNet-PN成功實現了西門子S7-1200PLC與上位機之間的跨網段通信和協議轉換。通信過程穩定可靠，數據傳輸實時準確，完全滿足了虛擬電廠控制系統的需求。

XCNet-PN成功將S7TCP協議轉換成ModbusTCP協議，使得上位機能夠順利讀取和寫入PLC的數據；通過配置NAT功能，XCNet-PN實現了LAN1口和LAN2口之間的跨網段通信，解決了虛擬電廠中設備分布在不同子網的問題；在測試過程中，通信延遲極低，數據傳輸穩定可靠，沒有出現中斷或丟失的情況。

通過使用XCNet-PN產品，虛擬電廠實現了對分布式能源資源的高效整合與監控。在數據采集方面，XCNet-PN 能夠準確、及時地采集各設備的運行數據，并將其傳輸?shù)教摂M電廠的監控中心，為調度決策提供了有力支持。在協議轉換方面，XCNet-PN 確保了不同設備之間的無縫通信，消除了協議壁壘，提高了系統的整體效率。在實時控制方面，XCNet-PN能夠快速響應電網的需求，對分布式能源的輸出功率進行調整，實現了對電網的靈活調控。經實際測試，使用 XCNet-PN產品后，虛擬電廠的能源利用效率有很大提高，電網的穩定性也得到了顯著提升。

PART 05    總結

在使用北辰以太網通訊處理器XCNet-PN的過程中，總體感受是產品性能出色，功能強大，能夠很好地滿足虛擬電廠控制的需求。其優點主要體現在以下幾個方面：一是兼容性強，能夠連接多種不同協議的設備，解決了虛擬電廠中設備接口各異的問題；二是穩定性高，在復雜的網絡環境下仍能保持?jǐn)?shù)據傳輸?shù)姆€(wěn)定性和實時性，確保了虛擬電廠控制系統的可靠運行；三是操作簡便，配置過程簡單快捷，用戶容易上手。
