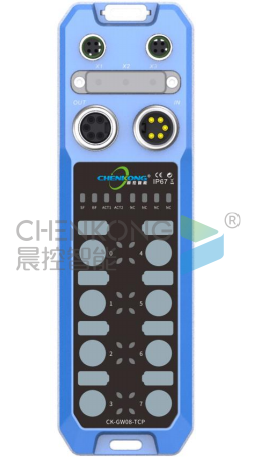

晨控CK-GW08S系列作為晨控智能工業級別網關型RFID讀寫器,支持大部分工業協議如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-GW08S-PN產品的Profinet通訊協議與西門子PLC進行通訊配置說明。

0、準備階段

l RFID讀卡器配置軟件：RFID_TOOL

l 編程軟件：博圖V16

l RFID讀寫器：CK-GW08S-PN

l PLC：西門子系列PLC

l 通訊協議：Profinet

l 連接方式：以太網

配置設置： 1、連接設備

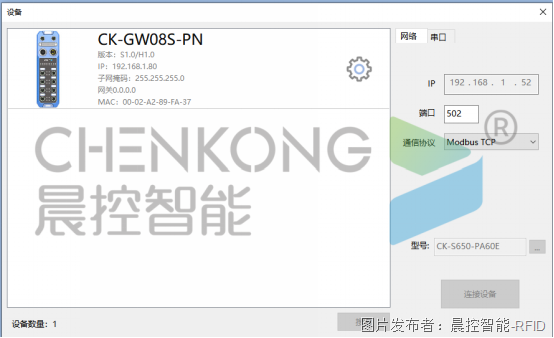

打開配置軟件，搜索設備后，

選擇設備連接

2、連接設備操作讀寫

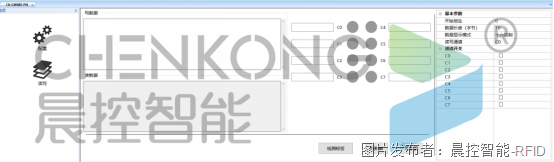

進入讀寫界面操作讀寫

通訊設置

1、安裝GSD文件

打開博途 -> 選項 -> 管理通用站描述文件GSD

選擇GSD文件點擊安裝

2、創建工程

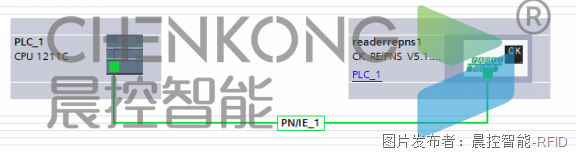

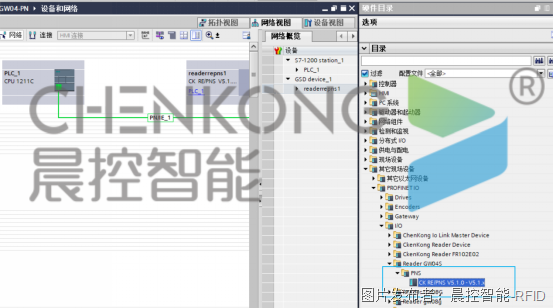

（1）打開軟件 -> 創建工程 -> 添加新設備（PLC） -> 設備和網絡管理 -> 找到“CkenKong Reader Device” -> 左擊“CK RE/PNS V4.4.0.X”拉到左側

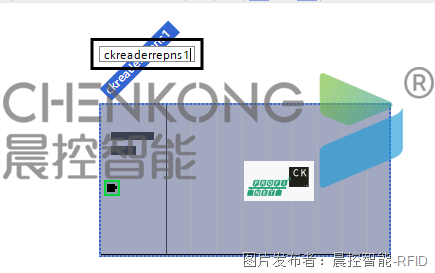

（2）雙擊“ckreaderrepns1”修改名字為“ckreaderrepns1”如果有多個讀卡器修改為“ckreaderrepns1”，“ ckreaderrepns2”，“ ckreaderrepns3”，依次。（注意組態名稱不能有中文、符號）

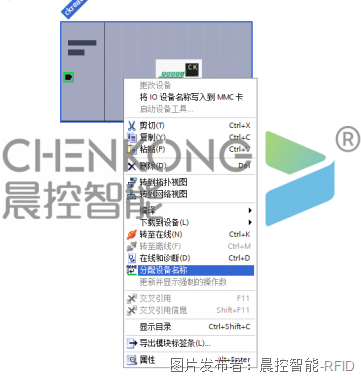

（3）右擊——分配設備名稱

（4）依次分配每個設備名稱

注：讀卡器不能連接，連接后會搜索不到

（5）配置映射內存（例子是配置128字節）

256字節

（6）下載程序到PLC，讀卡器連接成功亮綠燈。

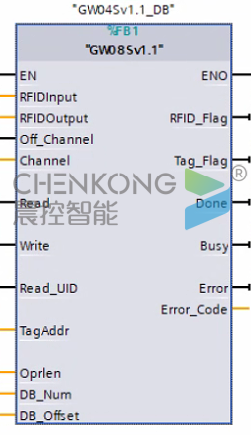

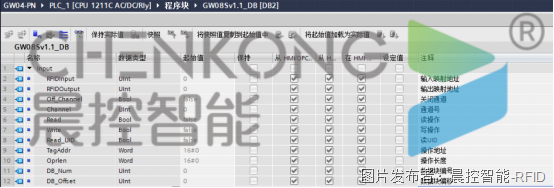

3、功能塊使用說明

（1）寫操作例子

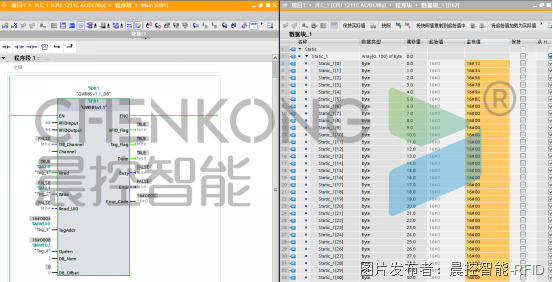

1先將數據寫入寫數據塊中

2觸發寫入操作

3等待操作完成置位，即數據寫入到標簽完成

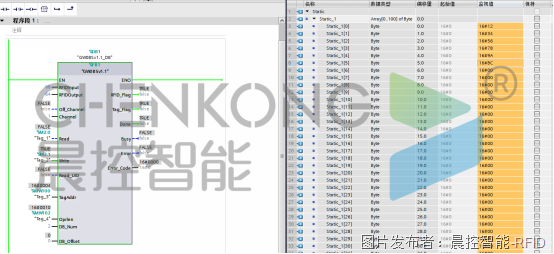

（3）讀操作例子

1觸發讀取操作

2等待讀取操作完成

3讀取完成后在讀數據塊中取讀取到的數據
