<h1 class="rich_media_title " id="activity-name" style="-webkit-tap-highlight-color: transparent; margin: 0px 0px 14px; padding: 0px; outline: 0px; font-weight: 500; font-size: 22px; line-height: 1.4; user-select: text; color: rgba(0, 0, 0, 0.9); font-family: " pingfang="" sc",="" system-ui,="" -apple-system,="" blinkmacsystemfont,="" "helvetica="" neue",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" letter-spacing:="" 0.544px;="" background-color:="" rgb(255,="" 255,="" 255);"="">1、三位一體端子：從“布線繁瑣”到“一鍵搞定”

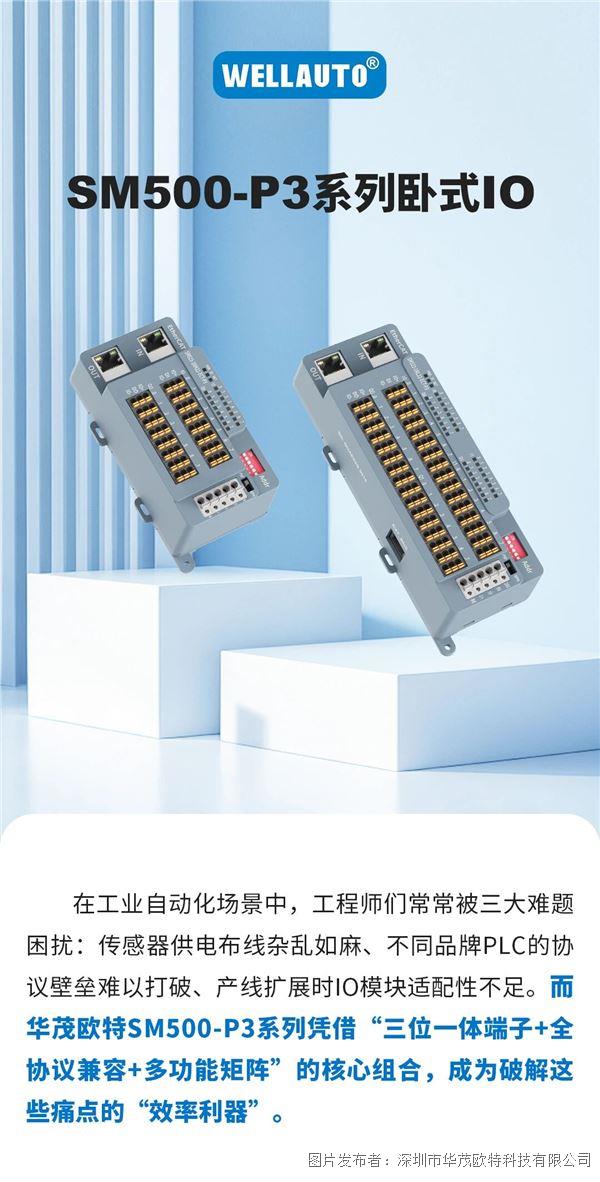

對于工業產線而言，三線制傳感器的供電布線往往是施工和維護的“重災區”——既要拉信號線，又要額外部署24V電源線，不僅增加線纜成本，還容易因布線混亂導致故障排查困難。而SM500-P3模塊的采用三位一體歐式端子，從設計根源上解決了這一問題。

01、優化線路布局

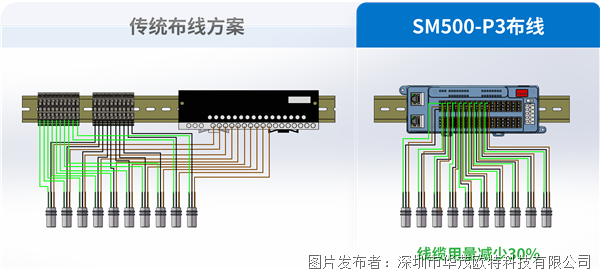

模塊每一組信號端子均集成24V傳感器供電功能，自帶最多32組傳感器供電端子（如SM523-P3模塊），三線制傳感器可直接接入端子，無需額外拉取電源。傳統方案需為8個傳感器單獨布8條信號線+電源端子排，而SM500-P3模塊集成信號+電源，即可實現“信號傳輸+供電”雙重功能，線纜用量減少30%，同時也縮短布線工期。

02、提高連接效率

它通常具有明確的層次和清晰的接線區域，能夠容納多種不同規格的導線，使得接線過程更加直觀和便捷，減少了接線錯誤的可能性，提高了安裝和維護的效率。

03、增強穩定性和可靠性

端子采用彈簧固定式直插連接，無需螺絲緊固，既能適配不同線徑的導線（AWG20~26），又能自動調節緊固力，避免導線損傷，同時確保振動環境下連接不脫落。對比傳統螺絲端子，安裝效率提升60%，后期維護時插拔便捷，大幅降低停機檢修時間。

04、多協議兼容

工業現場的PLC品牌繁雜，西門子、羅克韋爾、三菱等品牌各自采用不同總線協議，SM500-P3系列支持多種總線協議，EtherCAT、Profinet-RT、EtherNet/IP、CC-Link IE FB、Modbus-TCP/S7-TCP五大主流工業總線協議，面對不同總線協議，僅需更換耦合器。

2、多功能模塊矩陣：從“單一控制”到“全場景覆蓋

數字量輸入模塊（SM521-P3）：32/16路DI，支持源型/漏型撥碼切換，硬件1ms濾波，能有效抑制工業現場的電磁干擾，適配光電傳感器、接近開關等設備，廣泛用于物流分揀線的貨物檢測；

數字量輸出模塊（SM522-P3）：32/16路DO，采用固態MOSFET輸出（NPN/PNP型），支持0.5A阻性負載，具備過壓、過流保護功能，適合控制3C產線的小型氣缸、指示燈；

混合IO模塊（SM523-P3）：16DI+16DO等組合，自帶32組24V電源輸出，IO類型可配置，既能采集信號又能控制執行器，一站式解決中小型工位的控制需求；

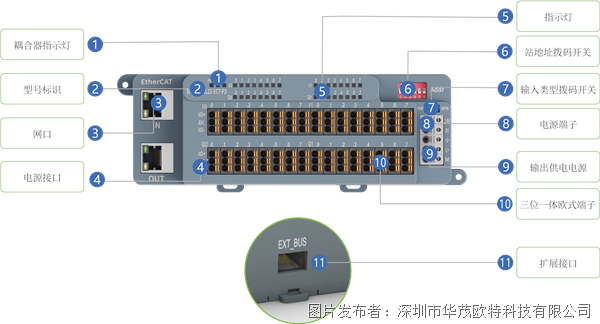

所有模塊均配備清晰的LED指示燈，電源、總線通信、IO狀態一目了然，故障發生時可快速定位問題點，無需借助專業儀器，維護效率提升80%。

3、超強擴展+高可靠性：支撐大型產線穩定運行

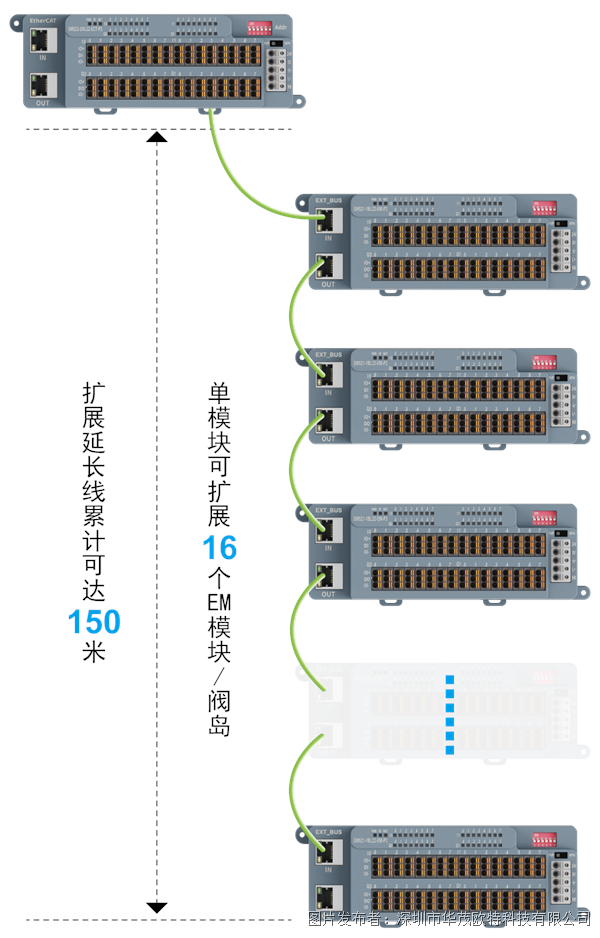

對于大型工業產線，IO模塊的擴展能力和可靠性直接決定產線的穩定性。SM500-P3模塊通過WellAUBUS背板總線實現高效擴展，單模塊可擴展16個EM模塊/閥島，擴展延長線累計可達150米，且模塊間采用超5類網線級聯，無需專用線纜，部署靈活

以某組件分揀線為例，整條產線長120米，需32個IO節點采集光伏板尺寸、重量信號，SM500-P3模塊通過“1個SM523-P3耦合器+8個EM521-P3擴展模塊”即可實現全線路覆蓋，對比傳統分布式IO方案，擴展成本降低25%，且信號傳輸延遲≤5ms，滿足實時控制需求。
