一、  案例說明

1.   使用Yabe軟件獲取bacnet mstp設備信息，如果已知bacnet設備信息，可跳過此步驟。

2.   配置VFBOX網關采集bacnet設備數據。

3.   保存到MySQL數據庫

二、VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

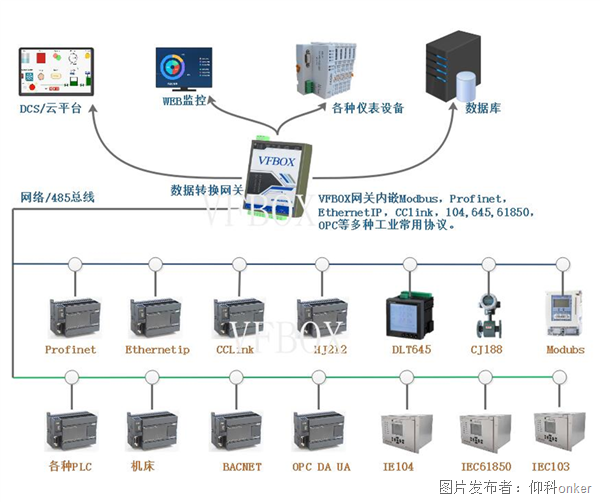

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

三、 使用Yabe軟件讀取bacnet mstp設備信息

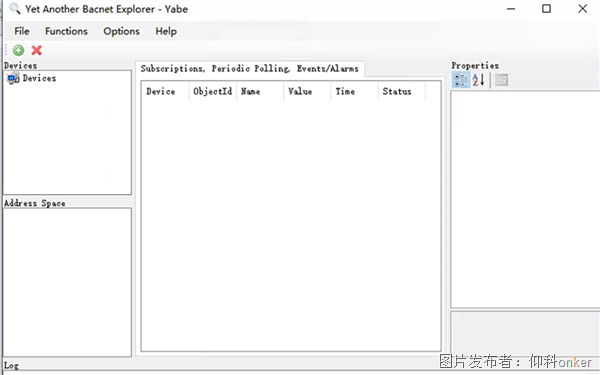

1.   BACnet設備通過串口線連接到電腦。在電腦上打開yabe軟件。

2.   選擇菜單“Functions”下的“添加設備”。

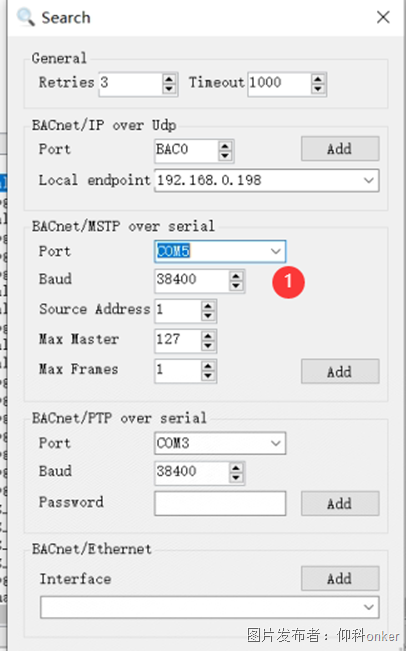

3.   BACnet mstp設備通過串口線連接電腦，在“BACnet/IP over serial”字段中進行相應的設置，波特率用38400，Port選擇mstp設備連接到電腦的串口號，source address可以設置成1，,點擊“Add”按鈕。

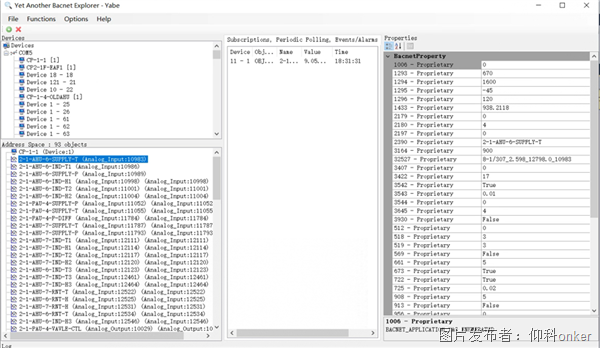

4.   點擊add后，可以看到y(tǒng)abe掃描到的mstp設備。選中一個設備，可以看到設備的ID，點位寄存器信息。Device：1 說明設備的ID是1，Analog_Input：10983是點位的屬性和地址?？梢园涯硞€(gè)點位按住鼠標不放開，把點位拖到中間的窗口顯示點位的數值。

四、配置網關采集bacnet mstp數據

1.   打開VFBOX studio軟件。新建工程，設備類型選擇網關的實際型號?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

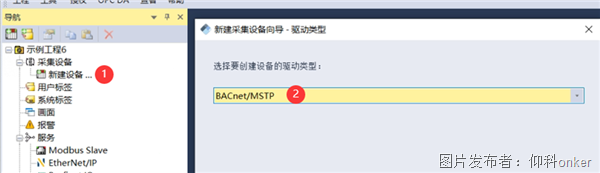

2.   點擊新建設備，選擇BACnet MSTP

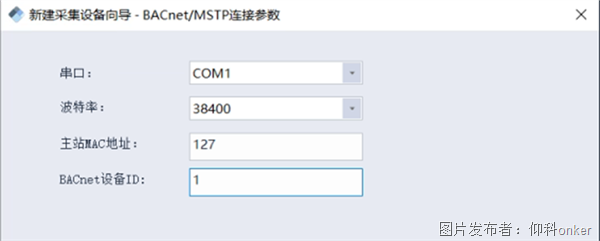

3.   串口：mstp設備連接的網關的串口號。波特率：mstp設備的波特率（一般是38400）。主站MAC地址：網關的MAC地址，這個地址不能和mstp設備的mac地址一樣。BACnet設備ID：mstp設備的ID，yabe軟件上讀取的Device后面的數字。

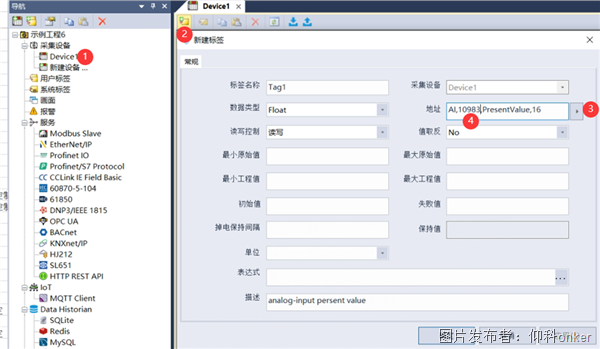

4.   按如下順序，添加一個點位，10983是yabe讀取的點位地址。

5.   地址說明：

1.   Analog Input---模擬輸入對象，AnalogOutput--模擬輸出對象， AnalogValue--模擬值對象

2.   Binary Input--二進制輸入對象，Binary Output 二進制輸出對象，Binary Value--二進制值對象

3.   Multi state 是多態對象。

4.   input是只讀，outpu讀寫，value讀寫

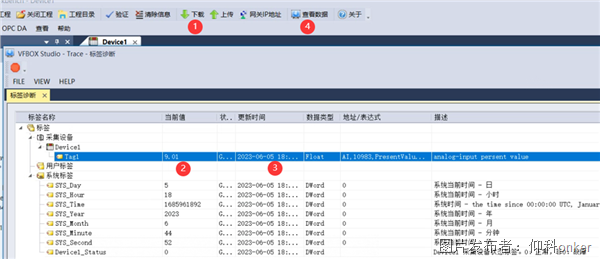

6.   完成配置后，點擊“下載”，點擊“查看數據”可以看到采集到的數據

五、   網關寫數據到mysql數據庫

1.   在電腦上安裝mysql數據庫。完成安裝后，關閉電腦上的防火墻和殺毒軟件。

2.   登錄數據庫后，選擇Schemas，右鍵選擇Create Schemas，輸入名稱

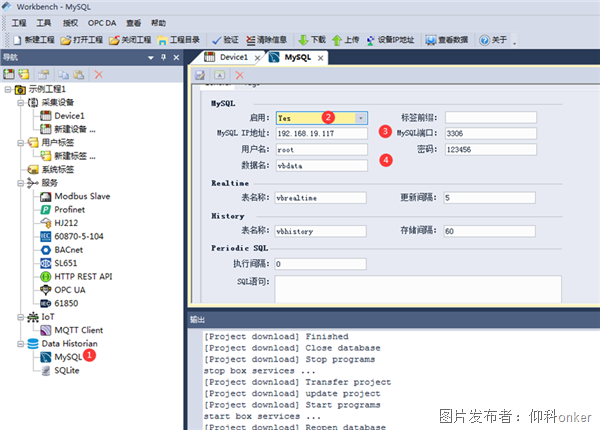

3.   打開VS網關配置軟件，在導航欄選擇MySQL，啟用設置成Yes，輸入MySQL的IP地址、端口、用戶名、密碼以及表名。表名不能為空。

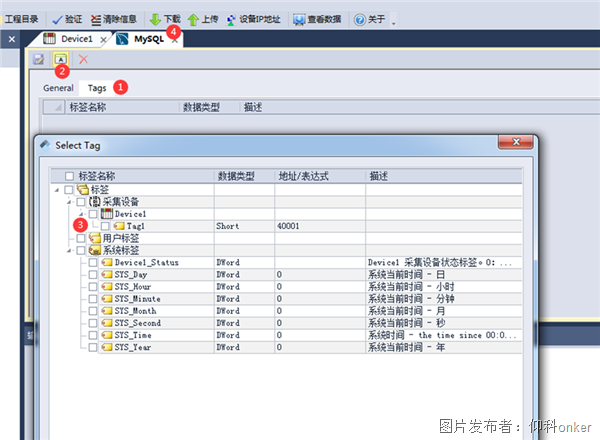

4.   到Tags中，添加要寫入數據庫的標簽，然后下載到網關

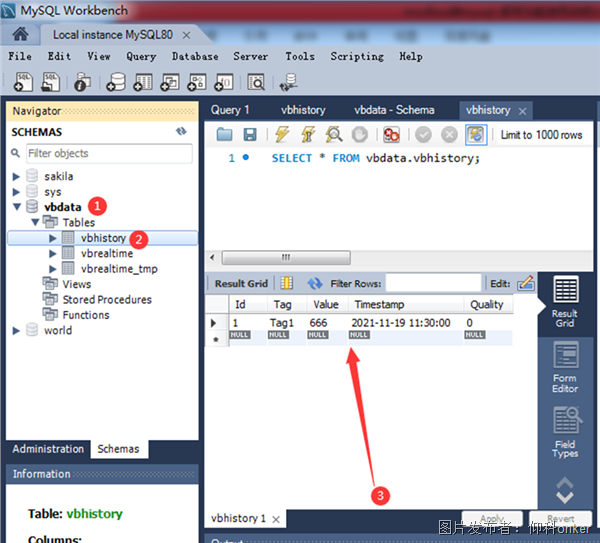

5.   下載完后打開MySQL，右鍵vbdata，選擇Refresh All，然后再右鍵vbhistory，選擇Select Rows，就可以看到數據

六、安裝mysql數據庫

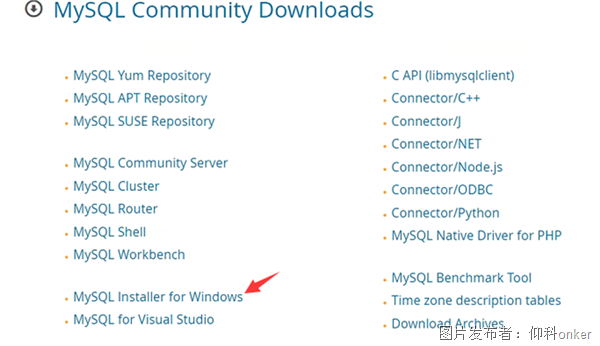

1.   在服務器或者電腦上安裝mysql數據庫。到MySQL官網下載安裝文件，以下載MySQL Community (GPL) Downloads為例說明。下載下圖中箭頭所指的版本。https://dev.mysql.com/downloads/

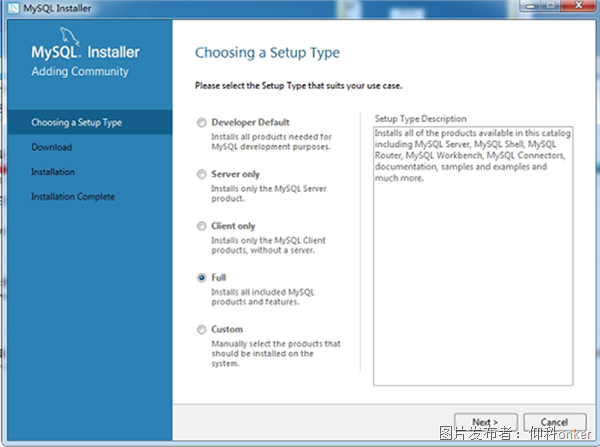

2.   安裝時使用完整安裝。

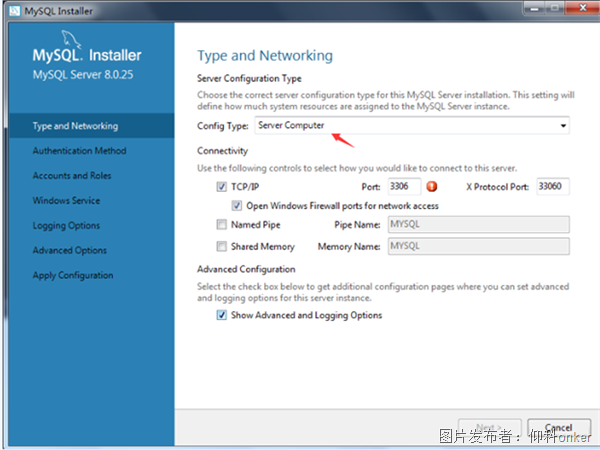

3.   Config Type如下：

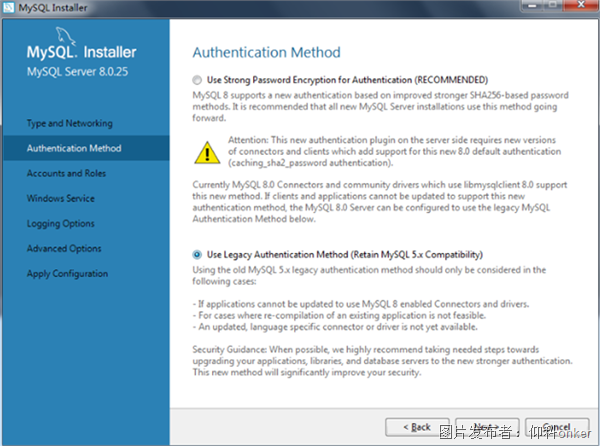

4.   密碼驗證選擇和5.x的兼容。

5.   運行MYSQL Workbench軟件。點擊Schemsa（1），在左邊的空白處點擊右鍵，然后點擊“Create Schema”（2），建立一個數據表，名稱為：vbdata（3）。

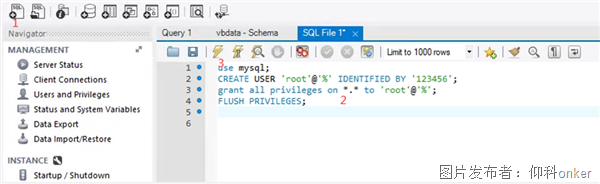

6.   如果是V5.X以上的版本，安裝完成后執行以下信息。root 123456改成數據庫的用戶名和密碼。

use mysql;

CREATE USER 'root'@'%' IDENTIFIED BY '123456';

grant all privileges on *.* to 'root'@'%';

FLUSH PRIVILEGES;

選中vbdata數據庫，按如下順序執行：

7.   關閉電腦上的防火墻和殺毒軟件。

七、 案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1.   不需要修改設備里的程序。

2.   不影響設備原有的工作方式和功能。

3.   只需要簡單的配置就可以實現功能需求。

4.   設備長期穩定工作。

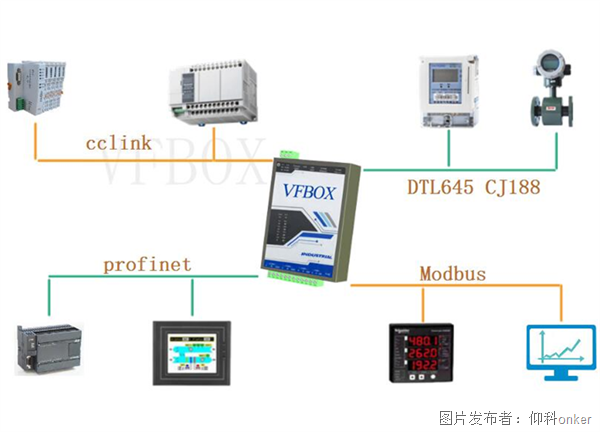

5.   網關運行架構如下
