當無線與以太網席卷工業4.0時，為何50年代誕生的D-Sub連接器仍在產線得以運用？其螺絲固定的可靠性與差分信號的智慧，揭示了工業通信的生存哲學。

一、工業通信的“活化石”

D-Sub（D-Subminiature），這個以金屬外殼形狀命名的連接器家族，從1950年代服役至今。從9針到104針的多樣化規格，使其成為工業設備間的“萬能接口”。

二、RS-232/485是“靈魂搭檔”

▍RS-232：短距通信的奠基者

電壓邏輯：-3~-15V→“1”，+3~+15V→“0”

致命短板：15m限長、20Kbps低速

通訊線：采用三芯雙絞線、三芯屏蔽線等

過去，RS-232 接口廣泛用于計算機與打印機、調制解調器、工業設備之間的通信，例如早期的 IBM PC 通過 RS-232 控制外設。這也是部分零售 POS 系統與終端設備的核心通信方式。盡管現代技術逐步取代了 RS-232，但在工業設備、嵌入式系統、老舊設備兼容等領域，它仍有不可忽視的價值。

▍ RS-485：工業的進化答案

電壓邏輯：兩線電壓差+2~+6V→“1”，-2~-6V→“0”

最大傳輸距離：約1200m

最高傳輸速率：10 Mbps

設備容量：32節點可擴展

抗干擾：采用平衡傳輸（差分傳輸方式）

通訊線：采用兩芯雙絞線、兩芯屏蔽線等

三、為何工業界難以舍棄D-Sub連接器？

“老機器仍穩定運行，重建不如兼容”

在工業領域，大量遺留設備（如90年代CNC機床）仍依賴RS-232/485協議和D-Sub連接器作為關鍵生產接口。其螺絲鎖緊結構能有效抵御振動沖擊，因此在鐵路信號系統、船舶控制臺等對物理穩定性要求嚴苛的場景中不可替代。而閥島產品維持現狀的成本比替換更便宜，使得這些傳統接口成為維系生產的生命線。

四、經典應用場景

1、閥島控制：

★ 通過D-Sub管腳輸出控制信號，調節氣動/液壓電磁線圈，響應快、接線簡單。

2、工業現場總線：

★ Modbus RTU（RS-485），DB9接口承載差分信號，連接PLC、傳感器，抗噪聲強。

★ PROFIBUS DP，通常是DB9，用于分布式I/O，支持高速數據傳輸。

★ CAN及上層協議，DB9是其典型接口之一，基于差分信號（CAN_H/CAN_L）實現多設備通信，支持?jǐn)?shù)據傳輸和實時控制。

3、人機界面（HMI）：

★ 通過D-Sub傳輸控制信號+電源，與老式觸摸屏與控制柜連接，穩定兼容老舊設備。

計算機VGA接口正是D-Sub的15針變體（DE-15），直至HDMI時代才淡出。在現代應用中，DB9 已成為主流接口類型，它精簡了數量，僅保留 9 根信號線，常見于計算機的 COM 接口。

五、未來：淘汰還是共存？

仍在兼容：新設備保留D-Sub選項

仍在使用：高密度D-Sub（如78針）

不可替代的領域：

?  極端振動環境
?  電磁干擾密集區
?  實時性要求不高的控制層

截至2025年，D-Sub連接器仍在高可靠性、抗干擾能力和耐用性需求的場景中發揮作用，以下是主要應用領域：

在工業自動化，用于PLC（可編程邏輯控制器）、CNC機床、自動化生產線、機器人控制系統等

在通信設備，用于連接顯示器、鍵盤、鼠標、打印機等外設

在能源電力，用于電力控制柜、變電站監測設備、工業電源管理系統等

在軍事/航天，用于軍用通信設備、導彈控制系統、航空電子設備、衛星通信等

在醫療設備，用于連接各種醫療儀器和裝備

在專業音頻，用于老式游戲機（如復古設備）、調音臺（如多通道音頻傳輸）、部分MIDI設備

工業啟示

“經典可靠性與現代適配性的完美結合”

—— D-Sub在工業4.0時代的生存邏輯！

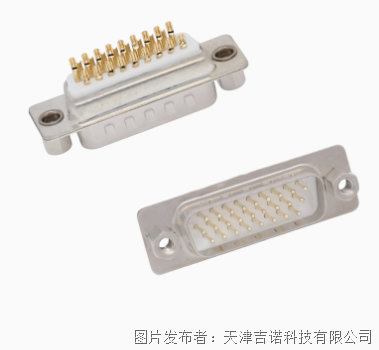

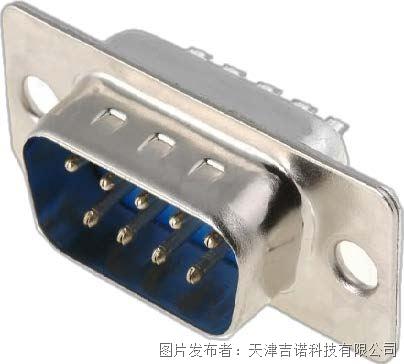

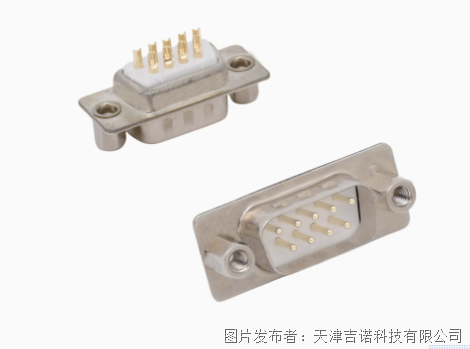

吉諾科技D-Sub連接器產品
