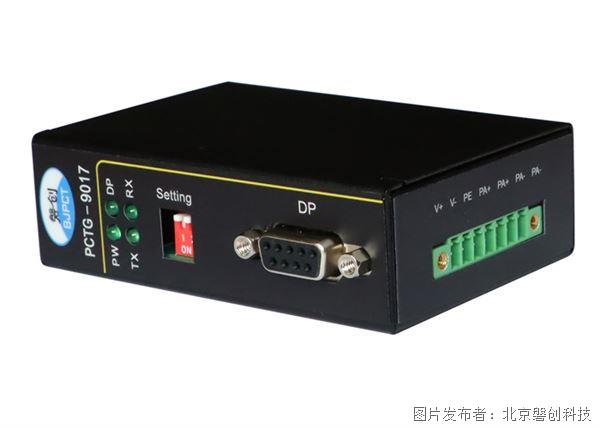

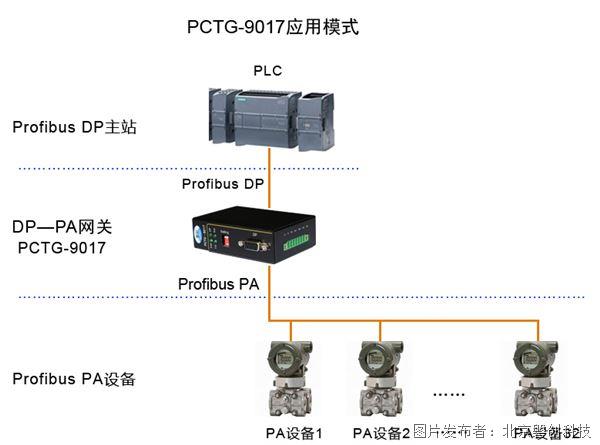

北京磐創科技的DP/PA耦合器實現PROFIBUS PA、 DP之間的通信和電隔離，并實現對PA從站設備的總線供電。此網關在DP側為多從站模式，在PA側作為主站模式。網關在DP總線上無需組態配置，即插即用。通訊時PA側所有從站都會自動出現在PROFIBUS DP總線上，并被PROFIBUS主站識別為PROFIBUS DP從站。

        通過撥碼開關（SW1），可切換到通用DP/PA耦合器模式。

        產品優勢：支持所有PROFIBUS波特率且無需修改PROFIBUS總線時間參數，提升PROFIBUS總線的通信效率，便于工程調試。

（1）PROFIBUS DP波特率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3M、 6M、12Mbps。

（2）PROFIBUS DP支持所有波特率并自動識別，且所有波特率都無需修改總線參數。

（3）PROFIBUS PA波特率：固定31.25kbps。

（4）輸入電壓：DC18-30V；

（5）PROFIBUS PA電源：24V/500mA；

（6）PROFIBUS PA、PROFIBUS DP、電源三端電氣隔離；

（7）電源輸入具備反接、過流、過熱保護功能；

（8）具備LED 狀態指示燈，方便用戶查看狀態；

（9）內置獨立看門狗，增強設備抗干擾能力；

（10）采用導軌(DIN Rail)安裝方式。

（11）工作溫度：-40~85度；

（12）工作濕度：5%~95%（25℃時），無凝結。

（13）外形尺寸：（90×61×27）mm。

（14）安裝方式：35mm DIN 導軌。

（15）重量：約220g。

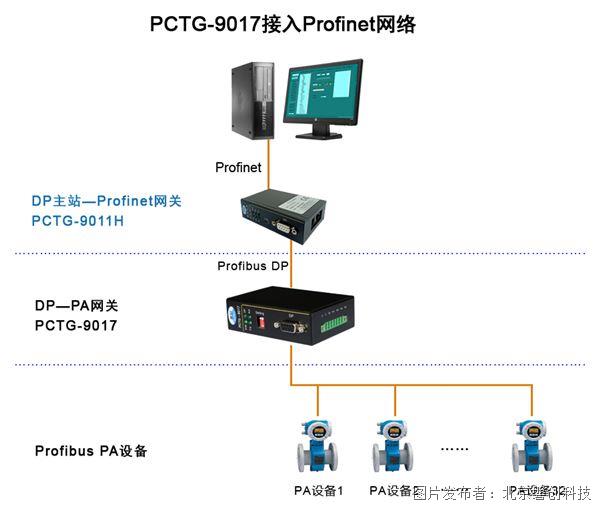

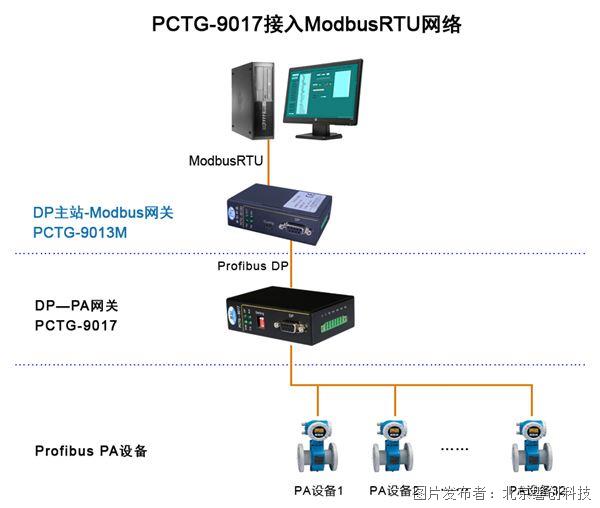

        配合我公司Profibus 主站網關，也可把Profibus PA設備接入Profinet、Modbus和以太網中。
