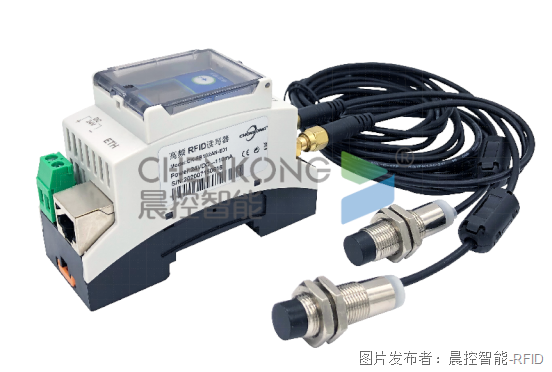

CK-FR102ANS是一款基于射頻識別技術的高頻雙通道讀寫器，讀寫器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。

高頻雙通道讀寫器支持標準工業通訊協議EtherNet IP，方便用戶通集成到PLC等控制系統中。讀寫器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期圍繞著EtherNetIP協議與歐姆龍Sysmac Studio軟件通訊組態問題：

0、準備階段

軟件：Sysmac Studio

PLC：歐姆龍NX系列PLC

RFID讀寫器：CK-FR102ANS系列

交換機：標準交換機

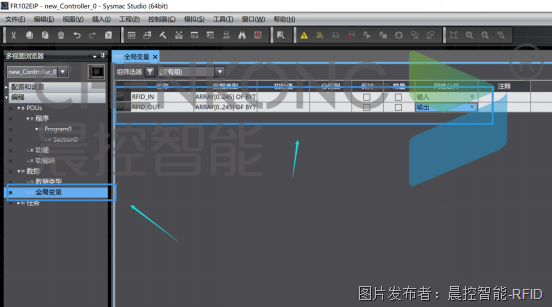

1、創建映射變量

全局變量中創建兩個128byte數組

分別用來做輸入輸出使用

2、打開EtherNet/IP設置

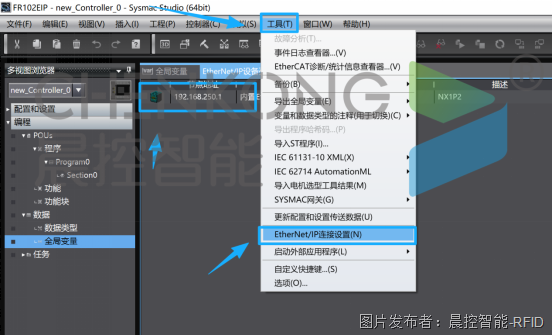

點擊上方設置，點擊打開EtherNet/IP連接設置

點擊進入需要連接的PLC EtherNet/IP連接設置

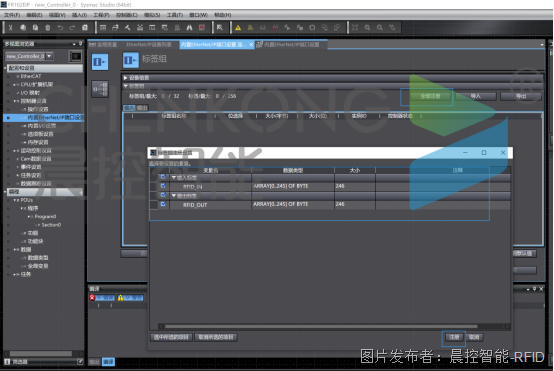

3、注冊變量

在標簽組中點擊全部注冊

選擇剛剛創建的輸入輸出變量注冊

4、添加EDS文件

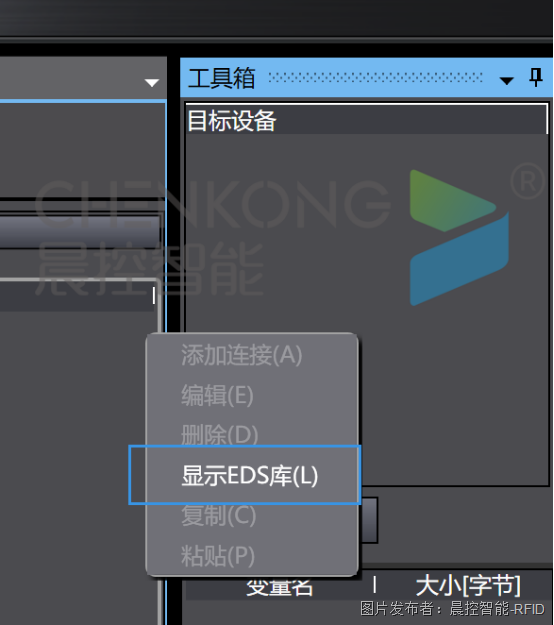

右鍵工具箱空白處，點擊顯示EDS庫

在EDS庫中添加設備文件

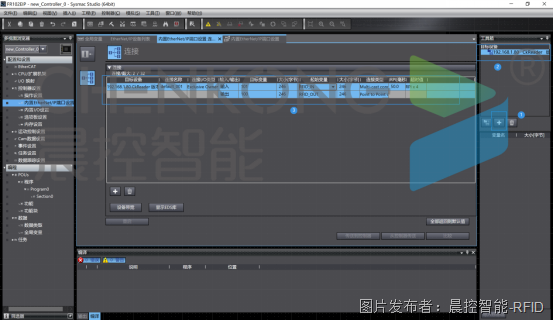

5、添加連接設備

點擊工具箱+符號

選擇添加文件，添加設備

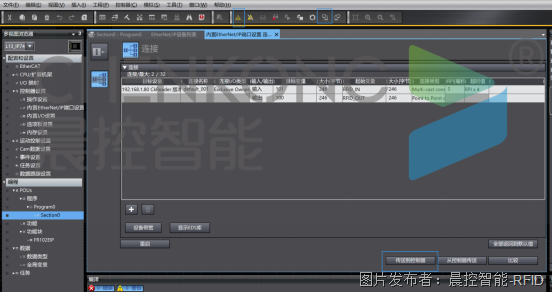

大小字節填寫246字節，選擇標簽組注冊輸入輸出數據

6、加載配置

點擊在線，連接PLC

點擊傳送到控制器，將配置下載到PLC中

完成配置

7、功能塊說明：

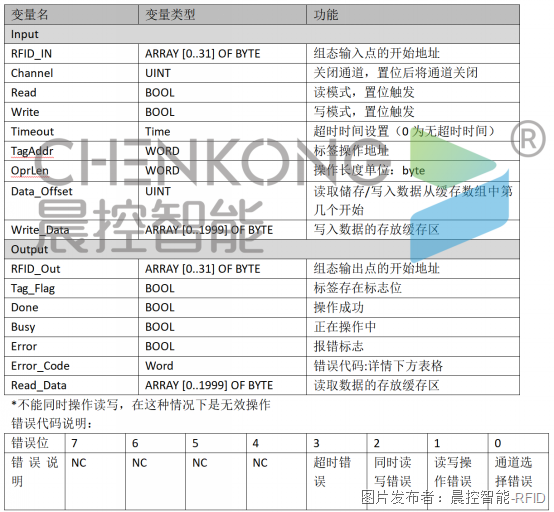

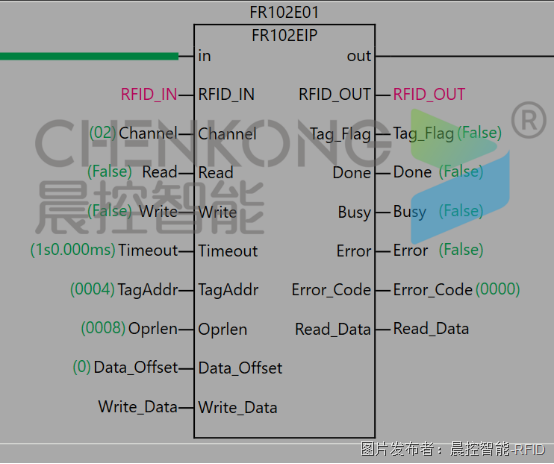

功能塊引腳說明

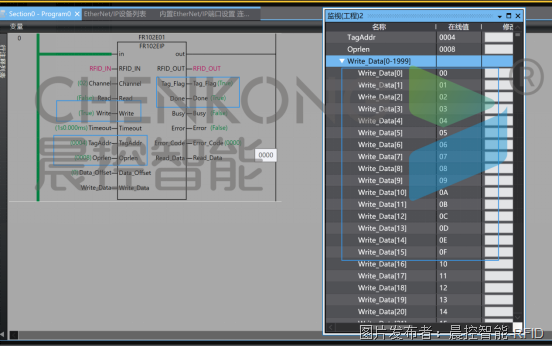

寫入用戶數據操作

將需要寫入的數據的放到寫入緩存區

置位write

等待done完成，即寫入完成。

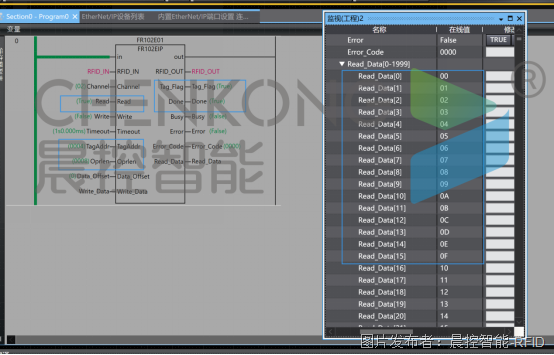

讀取用戶數據操作

置位write

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
