一、檢測背景：

藍膜圓柱電池憑借其高能量密度、穩定性和標準化設計，被廣泛應用于多個領域。而藍膜圓柱電池外層的藍色絕緣膜是電池安全防護的重要組成部分。若藍膜受損，可能引發一系列安全隱患和性能問題。

二、檢測需求：

檢測對象：藍膜圓柱電池

檢測類型：藍膜外觀缺陷檢測

檢測視野：140mm長邊

像素精度：0.034mm/pixel

三、檢測方案：

相機：4K線掃相機

鏡頭：FA鏡頭

光源：線形光源 LN5系列

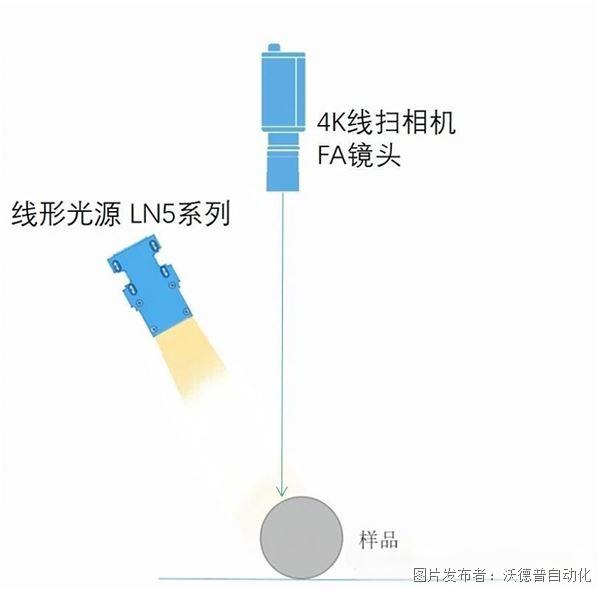

四、成像示意圖：

五、方案說明：

樣品是圓柱形的，檢測時將其放在滾筒平臺上，通過滾筒的轉動使樣品旋轉。采用線陣相機掃描樣品表面，同時將光源與相機設置為特定角度。這樣可以確保光源以合適的角度照射到樣品表面，使原本不易察覺的缺陷在成像中清晰地呈現出來。

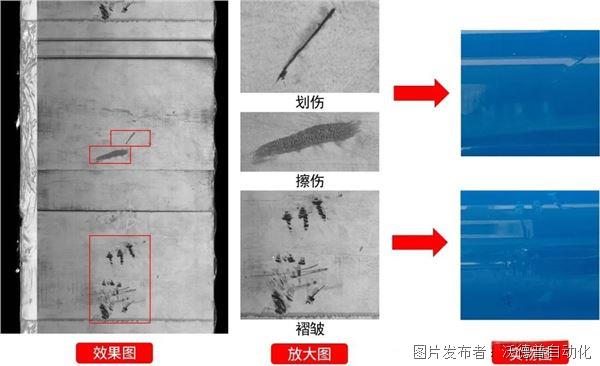

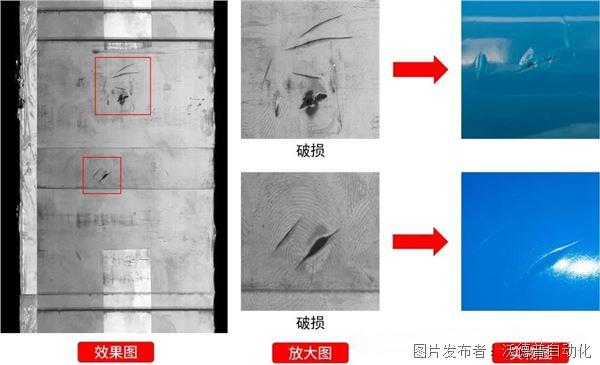

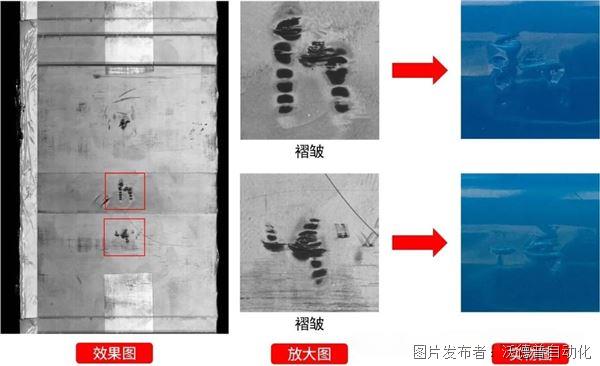

六、成像效果圖：

七、產品介紹：

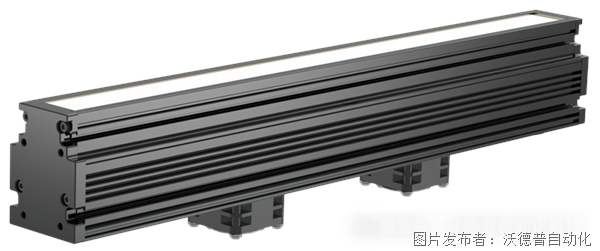

線形光源 LN5系列

光源最高照度可達110萬lx(工作距離:50mm) 光源長度可進行定制

八、應用領域：

玻璃蓋板外觀檢測

PCB板線路檢測

鋰電涂布/卷料外觀缺陷檢測

九、關于我們：

東莞市沃德普自動化科技有限公司現發展為機器視覺光源行業前列，以成像系統、機器視覺光源、光源控制器為核心產品，為客戶提供專業的機器視覺成像方案，滿足不同行業和不同應用場景的需求。
