一、檢測背景：

手機輔料貼紙?jiān)谏a(chǎn)的過程中，會在其上覆蓋一層透明的保護膜。用于隔絕空氣、水分或油污，避免產品損壞。也可防止灰塵、雜質污染表面，保證后續工序。

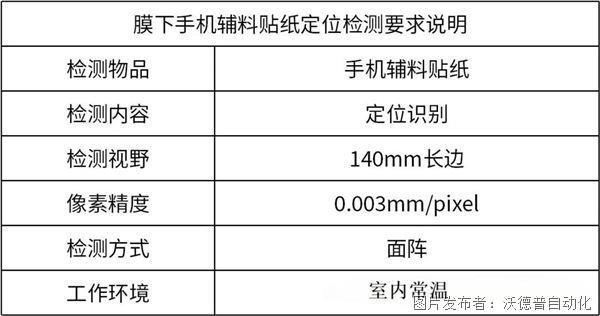

二、檢測需求：

檢測對象：膜下手機輔料貼紙

檢測類型：定位檢測檢測

檢測視野：140mm長邊

像素精度：約0.03mm/pixel

三、檢測方案：

相機：1200W黑白色相機

鏡頭：50mmFA鏡頭

光源：條形光源 HDL3系列

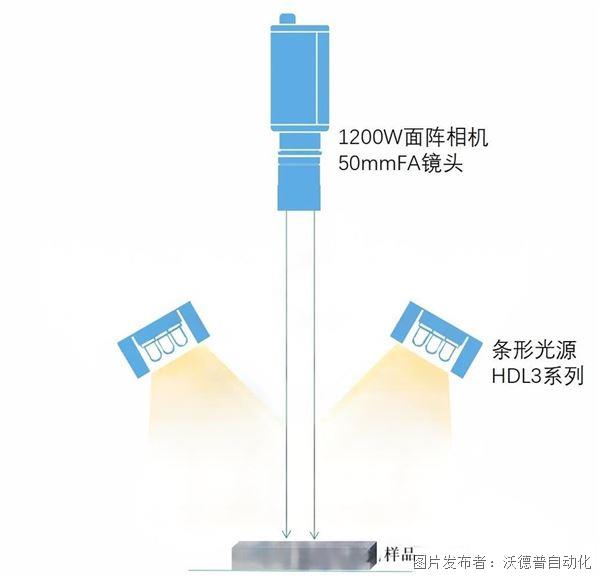

四、成像示意圖：

五、方案說明：

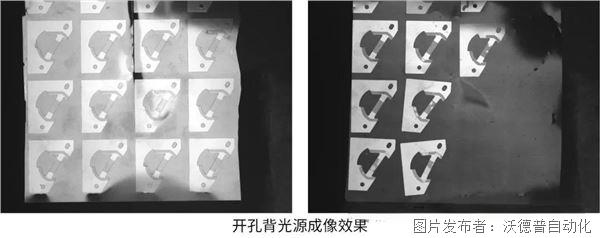

在對表面覆蓋透明膜的產品進行機器視覺定位時，最初采用開孔式面光源從正面打光，雖能直接照射產品，但透明膜表面因光線直射產生明顯反光，成像效果并不好。

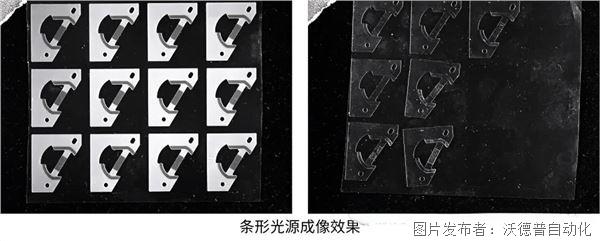

后面選用兩根條形光源從側面打光。通過改變照射角度，以斜射方式穿透膜層或照亮產品邊緣輪廓，弱化了透明薄膜反光干擾，使膜下產品的特征清晰呈現，成像質量顯著提升。

六、產品介紹：

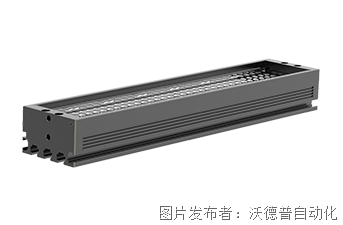

條形光源 HDL3系列

貼片式LED及特殊光學透鏡,光效利用率高

七、應用領域：

金屬表面缺陷檢測

印刷品字符識別

PCB元件有無檢測

大幅面物品定位、識別檢測
