一、檢測背景：

輪轂是汽車的關鍵承重部件，銹斑可能削弱其結構強度。通過機器視覺檢測銹斑，可確保出廠輪轂的耐腐蝕性和安全性，避免因銹蝕導致斷裂或變形等潛在風險。

二、檢測需求：

檢測對象：汽車輪轂

檢測類型：銹斑識別檢測

檢測視野：約1000mm*666mm

像素精度：0.182mm/pixel

三、檢測方案：

相機：20MP面陣高精度彩色相機

鏡頭：16mm焦距FA鏡頭

光源：側部開孔背光源 FQGH2系列

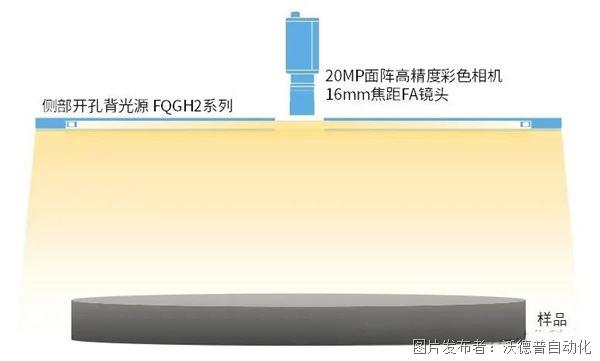

四、成像示意圖：

五、方案說明：

側部開孔背光源的發光區域能均勻照亮輪轂的曲面、輻條和邊緣，減少陰影干擾。邊緣的微小缺陷在均勻背光下更易被識別。銹蝕區域的反射率與正常涂層不同，背光可凸顯表面顏色差異更容易進行識別。

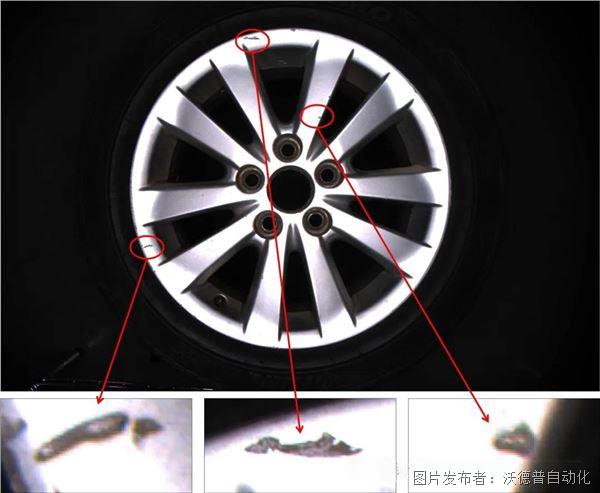

六、成像效果圖：

銹斑

七、項目拓展：

東莞市沃德普自動化科技有限公司現發展為機器視覺光源行業前列，以機器視覺光源、光源控制器、成像系統為核心產品，為客戶提供專業的機器視覺成像方案，滿足不同行業和不同應用場景的需求。

八、產品介紹：

側部開孔背光源 FQGH2系列

開孔大小、形狀、尺寸、位置均可定制的大幅面正向高均勻照明光源

九、應用領域：

字符及顏色識別檢測

大幅面產品定位、有無、識別檢測

可透射物體外觀缺陷檢測
