破局先進封裝檢測瓶頸,華屹Athena HS4500實現一站式2D/3D檢測與量測

破局先進封裝檢測瓶頸,華屹Athena HS4500實現一站式2D/3D檢測與量測

在摩爾定律逐漸逼近物理極限的今天,先進封裝技術已成為延續半導體產業發展的重要引擎。從 Chiplet異構集成到3D-IC堆疊,技術創新不斷推動著電子設備向更高性能、更小尺寸、更低功耗邁進。然而,工藝復雜度的指數級增長,也為制造過程中的質量檢測帶來了前所未有的挑戰。






行業挑戰



從傳統封裝到先進封裝,AOI檢測設備的應用場景不斷拓展,市場需求持續增長。晶圓級封裝、2.5D/3D集成等技術的復雜性與精度需求日益提升,對檢測設備提出了更高的要求。傳統檢測手段難以兼顧高效率與高精度,尤其在面對Bumping、晶圓切割和RDL等關鍵工藝環節,往往力不從心。如何在同一平臺上實現快速、精準且全面的缺陷發現與測量,成為行業亟待突破的痛點。



面對先進封裝市場的技術挑戰,華屹超精密推出的Athena  HS4500先進封裝AOI檢測設備應運而生。Athena  HS4500專為先進封裝市場設計,創新性地將EFEM、2D視覺、3D視覺、AI模塊整合于同一平臺,實現了2D和3D檢測與測量的一體化解決方案,在保證極高檢測性能的同時顯著提升了檢測效率。








產品亮點

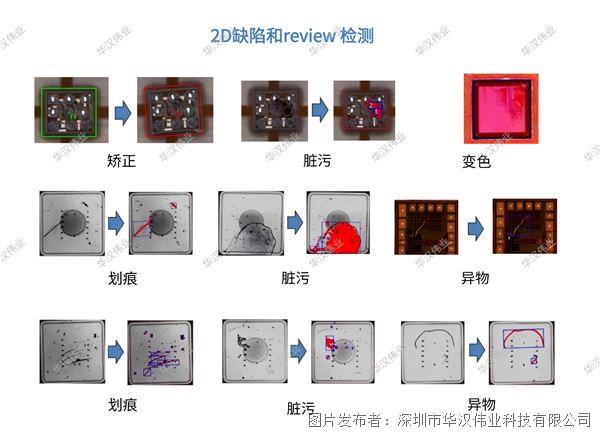

1、晶圓缺陷全捕捉

涵蓋裸晶圓及切割后晶圓等多種狀態,對各類常見缺陷進行有效識別。

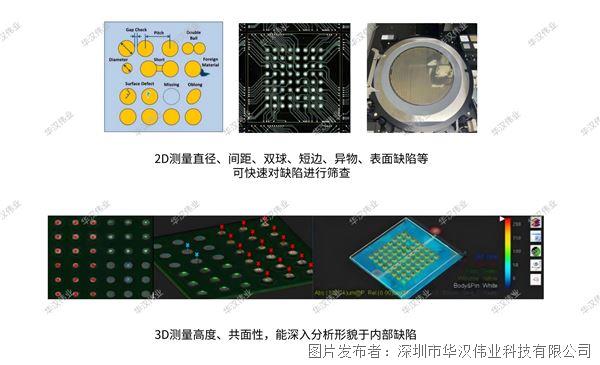

2、Bump檢測零死角

支持多種Bump類型,實現高度與共面度的精準檢測和測量。

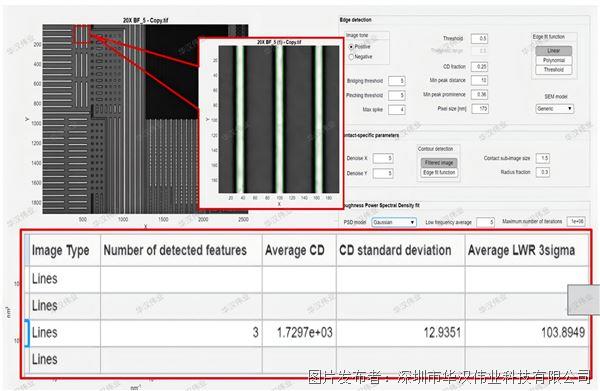

3、RDL 精細化檢測

可對 RDL CD、高度及表面缺陷進行檢測,支持最小2x2μm L/S。






主要指標

? 兼容板級@510mm*515mm、晶圓級@6"、8"、12"

? 0.1-1.5mm來料厚度





多模態光學方案

Athena HS4500 搭載創新的多模態光學系統,為不同檢測需求提供最優解決方案:



l2D 檢測系統

?采用明場+暗場雙光路成像技術

? 明場成像:提供清晰的表面形貌信息,實現精確的尺寸測量和形狀分析

? 暗場成像:凸顯微細劃痕、顆粒污染等微弱缺陷,大幅提升缺陷發現能力

? 雙模式協同工作,實現對表面缺陷的全方位捕捉和精準分類



l3D 量測系統

? 集成白光干涉(WLI)和共聚焦(CFM)雙測量模式

? 白光干涉技術:實現大范圍的快速掃描,適用于 bump 高度、共面性等宏觀參數測量

? 共聚焦技術:完成高精度的微觀形貌測量,分辨率可達納米級別

? 兩種技術無縫切換,滿足從宏觀到微觀的不同量測需求



lIR 檢測系統

?能夠實現隱裂檢測和背部缺陷識別

?支持三維堆疊結構的內部缺陷檢測

?解決傳統檢測設備“看得見表面、看不見內部”的痛點





在當前全球半導體產業格局深刻變革的背景下,先進封裝技術正成為推動產業發展的關鍵突破點。隨著制程工藝不斷逼近物理極限,異構集成、芯片let等新技術路徑對檢測設備提出了更高要求——不僅需要納米級的檢測精度,更需要實現多維度、全流程的質量監控能力。



面對這一歷史性機遇,華屹超精密將繼續深耕半導體領域,以技術創新為產業賦能。同時,我們將積極與產業鏈上下游企業協同創新,為半導體產業的高質量發展提供堅實支撐。
